WALZEN

Einwalzkontroller | Antriebsmaschinen | Rohrwalzen | Sonderlösungen

Unsere Walztechnik ist das Ergebnis langjähriger Entwicklungen und Erfahrungen im Bereich des Einwalzens von Rohren in Rohrböden. Unabhängig ob Haft- oder Anlagewalzung, großer oder kleiner Rohrdurchmesser, hartes oder weiches Material - mit unserer hochwertigen, vielseitigen und langlebigen Walztechnik sind kraftschlüssige Rohr-Rohrboden-Verbindungen garantiert. Innovative Walz-Technologien wie die hydraulisch-meschanische Walzanlage und kundenspezifische Sonderlösungen sorgen dafür, dass jede gewünschte Aufgabe sicher mit TECHNODATA Walztechnik ausgeführt werden kann.

Einwalzkontroller.

Elektronischer Einwalzkontroller Typ NFAB-D/2

  • für 1~ Antriebsmaschinen

    Ausgangsspannung: 230 V / 1~ / 50 (60) Hz

    • Allrounder: breiter Anwendungsbereich und eine Vielzahl optionaler Erweiterungen

    • stufenloser Antriebsmotor mit exakter Wegerkennung

    • stufenlos einstellbare Antriebsmotoren für die Rotation und den Drahtvorschub

Elektronischer Einwalzkontroller Typ NFAB-D/1 3.0

  • für 3~ Antriebsmaschinen

    Ausgangsspannung: 400 V / 3~ / 87 Hz

    • Allrounder: breiter Anwendungsbereich und eine Vielzahl optionaler Erweiterungen

    • stufenloser Antriebsmotor mit exakter Wegerkennung

    • stufenlos einstellbare Antriebsmotoren für die Rotation und den Drahtvorschub

Elektronischer Einwalzkontroller Typ NFAB-D 3.0

  • für 3~ Antriebsmaschinen

    Ausgangsspannung: 42 V / 3~ / 87 Hz

    • Schutzkleinspannung zur Verwendung in Behältern

    • sehr breiter Rohrwalzbereich

    • wiederholgenaues Einwalzen von Rohren in Rohrböden

    • exakte Vorwahl des Abschaltdrehmoments der Antriebsmaschine

    • zeitliche Optimierung des Einwalzvorgangs durch dem Walzvorgang angepasstes Steuerungssystem

Antriebsmaschinen.

Elektronisch. Pneumatisch. Drehstrom.

Elektronische 2 Gang-Antriebsmaschine Typ D 13

  • 1~Antriebsmaschine

    2-Gang-Getriebe

    Drehmoment: 45 Nm

    • hoher Drehmoment

    • 3-fach untersetztes 2-Gang-Getriebe

    • Drehzahl in jedem Gang am Stellrad stufenlos einstellbar

    • Links-/Rechtslauf-Umschaltung

Elektronische 4 Gang-Antriebsmaschine Typ D 38

  • 1~Antriebsmaschine

    4-Gang-Getriebe

    Drehmoment: 250 Nm

    • wartungsfreies 4-Gang-Getriebe mit Dauerschmierung

    • Drehzahl in jedem Gang am Stellrad stufenlos einstellbar

    • Links-/Rechtslauf-Umschaltung

    • Anschluss für Gelenkwellen

Drehstrom Antriebsmaschine Typ D-732

  • 400 V / 3~ / 87 Hz

    Drehmoment: 200 Nm

    • höchste Flexibilität: einsetzbar für nahezu alle Walz-Aufgaben

    • Drehzahl stufenlos einstellbar

    • Links-/Rechtslauf-Umschaltung

    • Erkennung des Abschaltmoments auch bei dünnwandigem, weichen Rohrmaterialien

    • kardanische Aufhängung für verbesserte Ergonomie

Pneumatische Drehmoment-gesteurte Antriebsmaschine D-720

  • druckluftbetrieben

    Drehmoment: 0,23 - 8,47 Nm

    3 Ausführungen verfügbar

    • hohe Ergonomie durch geringes Gewicht

    • Einstellung des Drehmoments direkt am Pistolenkopf

    • automatischer Linkslauf nach Erreichen des eingestellten Drehmoment

Pneumatische Drehmoment-gesteurte Antriebsmaschine D-50

  • druckluftbetrieben

    Drehmoment: 1,58 - 36,0 Nm

    3 Ausführungen verfügbar

    • hohe Ergonomie durch geringes Gewicht

    • Einstellung des Drehmoments direkt am Pistolenkopf

    • automatischer Linkslauf nach Erreichen des eingestellten Drehmoment

Drehstrom Antriebsmaschine Typ D-732-42

  • 42 V / 3~ / 87 Hz

    Drehmoment: 200 Nm

    Schutzkleinspannung

    • höchste Flexibilität: einsetzbar für nahezu alle Walz-Aufgaben

    • Drehzahl stufenlos einstellbar

    • Links-/Rechtslauf-Umschaltung

    • Erkennung des Abschaltmoments auch bei dünnwandigem, weichen Rohrmaterialien

    • kardanische Aufhängung für verbesserte Ergonomie

Druckluftbetriebene Winkelantriebsmaschine Serie D-72 und D-73

  • druckluftbetrieben

    Drehmoment: 40 - 400 Nm

    4 Ausführungen verfügbar

    • Winkelkopf für Arbeiten unter räumlich begrenzten Bedingungen

    • hohe Langlebigkeit durch geschlossenes Maschinendesign

    • Maschinenstart über Drehgriff oder Hebel

Mechanisch-hydraulische Rohreinwalzanlage

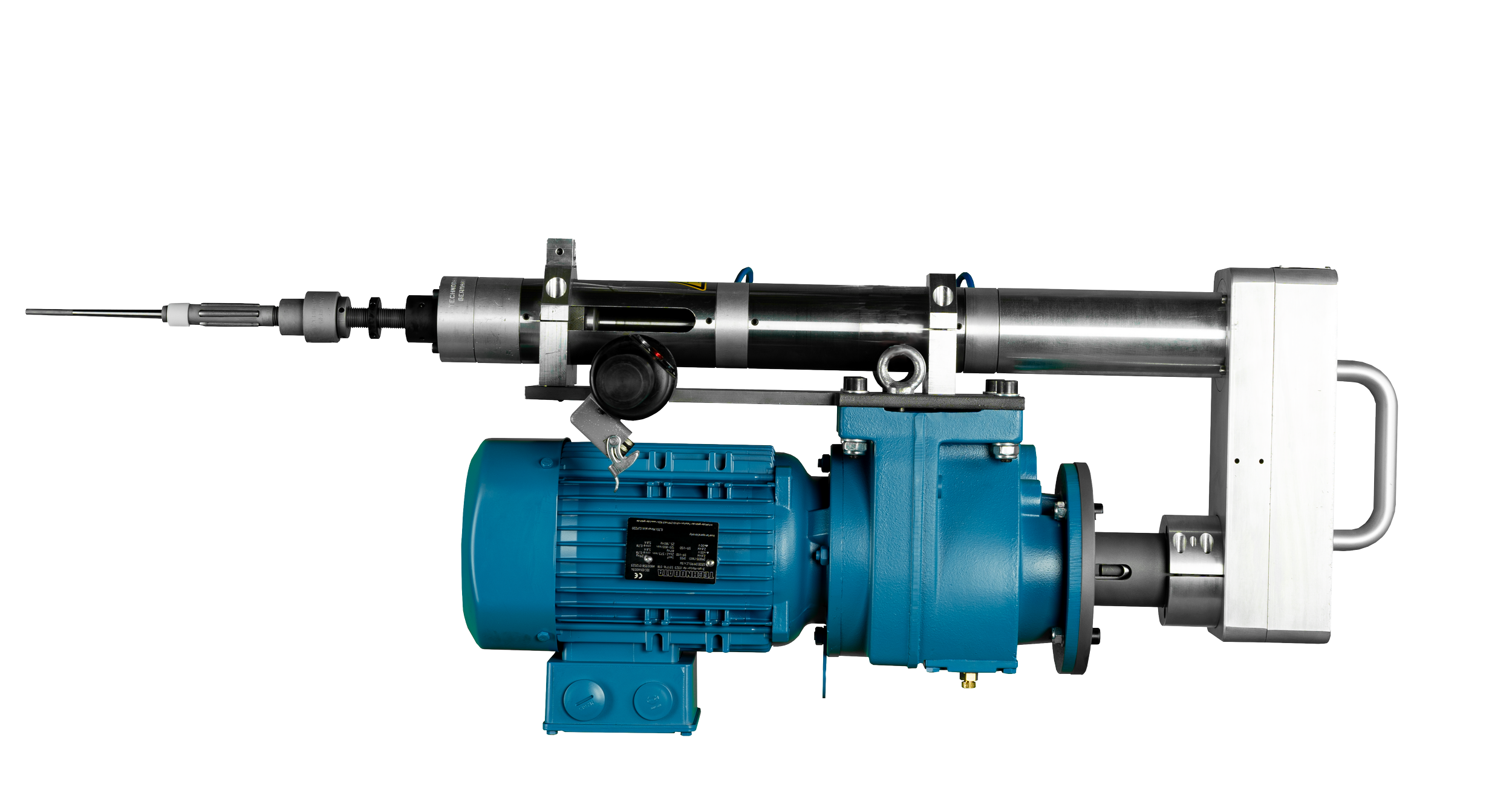

Mechanisch-hydraulische Rohreinwalzanlage Typ NFAB-H

  • Hydraulikaggregat (Druck): max. 200 bar

    Hydraulikaggregat (Menge): max. 3 l/min

    • beste Walzergebnisse bei hochwertigen und dünnwandigen Rohr- und Rohrboden-Materialien

    • zylindrisches Einwalzen durch Einsatz von Rohrwalzen mit achsparallelen Rollen

    • verschleißarmes Einwalzen durch integriertes Kühl- und Schmiersystem

Rohrwalzen.

Standardgrößen. Sondergrößen. Kundenspezifisch.

Selbsttätige Rohrwalzen der Baureihe BR 30

  • Rohrinnendurchmesser von 7,5 mm - 70,0 mm

    großer Anwendungsbereich

  • Selbsttätige Rohrwalzen der Baureihe 30 zeichnen sich durch ihren großen Anwendungsbereich im Hinblick auf Rohrabmessungen, Rohrmaterialen und Rohrbegebenheiten aus. Insbesondere für den Einsatz bei härteren Materialien sind die Rohrwalzen aufgrund ihrer sehr hohen Standzeiten bestens geeignet. Kundenspezifische Sonderlösungen können dank flexibler Fertigungsmöglichkeiten realisiert werden. Dies macht Rohrwalzen der Baureihe 30 zu den meist eingesetzten Rohrwalzen.

Selbsttätige Rohrwalzen der Baureihe BR 40

  • Rohrinnendurchmesser von 5,0 mm - 33,0 mm

    besondere Eignung für weichere Materialien

  • Selbsttätige Rohrwalzen der Baureihe 40 zeichnen sich durch ihre besondere Eignung für weichere Materialien wie beispielsweise Kupfer oder Messing aus. Der Walzprozess kann aufgrund der konzipierten Steigung des Walzdorns mit hohen Geschwindigkeiten durchgeführt werden. In der Standardausführung sind bei der Baureihe 40 Rohrwalzen für Rohrinnendurchmesser von 4,8 mm bis 33,0 mm verfügbar. Davon abweichende Rohrabmessungen werden auf Anfrage als Sonderlösung angeboten.

Mechanisch-hydraulische Rohrwalzen der Baureihe BR 20

  • speziell konzipiert für den Einsatz

    mit der Rohreinwalzanlage Typ NFAB-H

  • Rohrwalzen der Baureihe 20 sind speziell für den Einsatz mit der mechanisch-hydraulischen Rohreinwalzanlage Typ NFAB-H konzipiert. Sie verfügen über achsparallele Rollen, so dass ein voller Linearkontakt zwischen Rohr, Rollen und Dorn hergestellt wird. Dies ermöglicht zylindrische und runde Einwalzungen, die wiederum extrem dichte Rohr-Rohrbodenverbindungen bedeuten. So eignen sich Rohrwalzen der Baureihe 20 besonders für den chemischen und petrochemischen Apparatebau, bei dem häufig dünnwandige Rohre aus hochwertigen Werkstoffen eingesetzt werden. Durch Verwendung einer möglichst hohen Rollenanzahl und Einsatz einer Führungshülse (wie oben abgebildet), wird das Rohr optimal eingewalzt und die Oberfläche der Rohr-Innenfläche geschützt. In der Standardausführung sind die Rollenlängen 40 mm, 50 mm und 60 mm verfügbar.

Kesselrohrwalzen

  • Erhältlich in verschiedenen Ausführungen

  • Die Baureihe KA 64 ist mit Anschlag, die Baureihe KB 65 mit kugelgelagertem Anschlag erhältlich. Beide Baureihen verfügen in der Standard-Ausführung über verschiedene Walzbreiten. Die Baureihen KD 67 und KC 66 wurden für das gleichzeitige Walzen und Bördeln (trichterförmiges Aufweiten des Rohrüberstands) entwickelt. Bei der Baureihe KD 67 unterstützt eine Anschlagkappe die exakte Herstellung des Bördels am Rohrende.

Schnellstep-Rohrwalze BR 10

  • Rohr-Innenduchmesser: 9,0 mm bis 35,0 mm

    besonders für dicke Rohrböden geeignet

  • Schnellstepp-Rohrwalzen sind insbesondere für die Walzungen von Rohren in dicke Rohrböden geeignet. Rohrwalzen der Baureihe 10 verfügen über Körper mit Nuten sowie einer darin einrastenden Schnellverschlusskappe. Dies ermöglicht ein ein zügiges Einwalzen des gesamten Rohrbodens. Schnellstepp-Rohrwalzen sind in der Standardausführung für Rohr-IDs von 9,0 mm bis 35,0 mm und für Nutztiefen von 150 mm bis 246 mm verfügbar. Weitere Nutztiefen sind auf Anfrage verfügbar.

Rohrwalzen in Sondergrößen und für kundenspezifische Anwendungen sind unsere Kernkompetenz. Jetzt Anfrage stellen.

Zubehör.

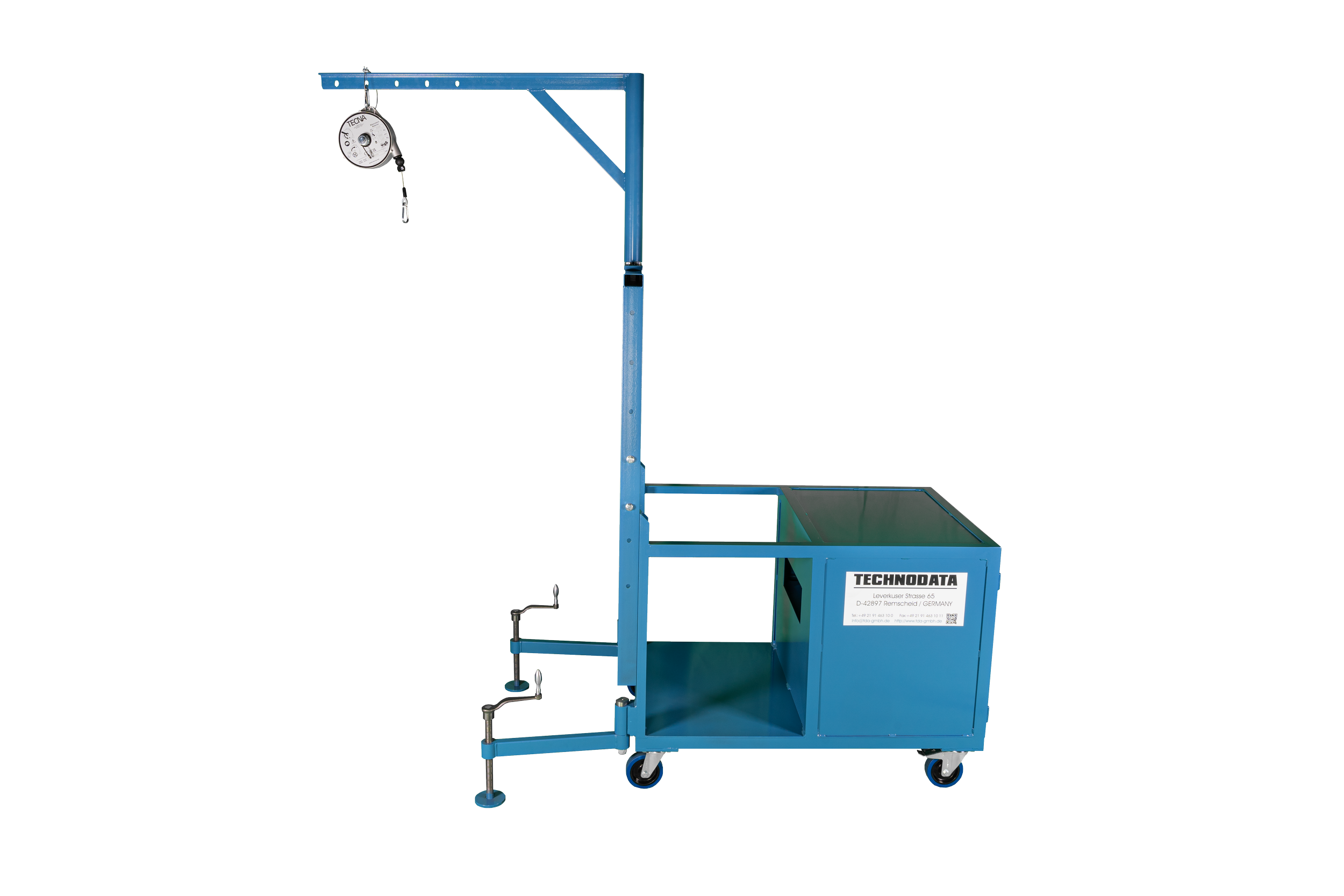

Montagewagen

  • Der Montagewagen verwandelt Einwalzkontroller, Antriebsmaschine und Gelenkwelle in eine „mobile Einwalzanlage“.

Gelenkwelle Typ TS 72

  • Erhältlich in 2 Größen

    Kompatibel zu Antriebsmaschine D-732 und D-732-42
